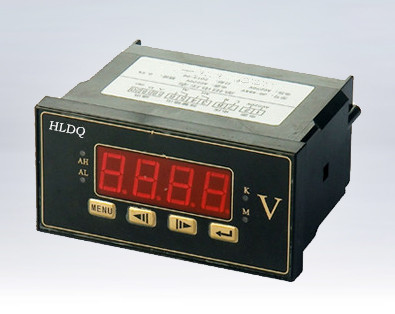

单相电压表
单相电压表
单相电压表


可编程数显电压表有以下功能和特点:
●满量程显示值、上下限报警值、通讯地址可通过面板上按钮任意设置,使用非常灵活方便。
●可选配模拟量变送输出,4-20mA,0-20mA,4-12-20mA,0-5V,1-5V可选。
●可选2路报警输出,对被测量参数实现上下限监控。
●可选带RS485数字接口,采用标准MODBUS-RTU协议。
●采用直接交流RMS有效值测量,数字校零、数字校调、精度高,性价比极高。




概述
可编程数显电压表有以下功能和特点:
●满量程显示值、上下限报警值、通讯地址可通过面板上按钮任意设置,使用非常灵活方便。
●可选配模拟量变送输出,4-20mA,0-20mA,4-12-20mA,0-5V,1-5V可选。
●可选2路报警输出,对被测量参数实现上下限监控。
●可选带RS485数字接口,采用标准MODBUS-RTU协议。
●采用直接交流RMS有效值测量,数字校零、数字校调、精度高,性价比极高。

技术指标



额定值 AC100V、AC220V、AC400V、AC1000V、DC75mV、DC100V、DC220V、DC400V、DC1000V(特殊可定制)
过负荷 持续:1.2倍 瞬时:2倍/10s
功耗 <1VA(每相)
阻抗 >500KΩ
精度 RMS测量,精度等级0.2、0.5
电源 工作范围 AC/DC 80-270V特殊要求可订做
功耗 <5VA
输出 数字接口 AC/DC 80-270V 特殊要求可定做
开关量输出 开关输出,继电器无源触点方式(可选)
模拟量输出 模拟量变送输出,4-20mA/0-20mA/4-12-20mA/0-5V/1-5V (可选)
环境 工作环境 -10~55℃,相对湿度<85%。无腐蚀性气体场所,海拔高度<2000m
储存环境 -55~85℃,相对湿度<85%
安全 耐压 电源/输出>1KV
绝缘 输入、输出、电源对机壳>100MΩ




三相电压表系列型号、尺寸一览表

型号 测量 显示 外形及安装尺寸 外围功能(可选项,订货时说明)
A B C D E 数字通讯 开关模块 变送输出
HL-42K3V 相电压、线电压、频率

LED

120 120 83 112 112 RS-485 4DI/4DO 4路变送
HL-96K3V 相电压、线电压、频率 LED 98 98 83 90 90 RS-485 4DI/4DO 4路变送
HL-80K3V 相电压、线电压、频率

LED

84 84 83 76 76 RS-485 2DO 4路变送
HL-72K3V 相电压、线电压、频率

LED

75 75 90 67 67 RS-485 2DO 4路变送
HL-45K3V 相电压、线电压、频率 LED 50 50 83 45 45 RS-485或2路变送 2DO RS-485或2路变送


单相电压表系列型号、尺寸一览表

型号 测量 显示 外形及安装尺寸 外围功能(可选项,订货时说明)
A B C D E 数字通讯 开关模块 变送输出
HL-42XV 交流电压

LED

120 120 73 112 112 RS-485 2DO
HL-96XV 交流电压 LED 96 96 65 92 92 RS-485 2DO
HL-80XV 交流电压

LED

80 80 67 76 76 RS-485 2DO
HL-72XV 交流电压

LED

72 72 67 68 68 RS-485 2DO
HL-45XV 交流电压 LED 48 48 79 45 45
HL-48XV 交流电压

LED

49 97 66 91 45 RS-485 2DO
HL-46XV 交流电压

LED

60 120 72 116 56 RS-485 2DO
HL-42XDV 直流电压 LED 120 120 73 112 112 RS-485 2DO
HL-96XDV 直流电压

LED

96 96 65 92 92 RS-485 2DO
HL-80XDV 直流电压

LED

80 80 67 76 76 RS-485 2DO
HL-72XDV 直流电压 LED 72 72 67 68 68 RS-485 2DO
HL-45XDV 直流电压

LED

48 48 79 45 45
HL-48XDV 直流电压

LED

49 97 66 91 45 RS-485 2DO
HL-46XDV 直流电压 LED 60 120 72 116 56 RS-485 2DO




订货示列
订货时,请详细写明所需型号、输入信号变比以及扩展功能模块等相关内容。
例1:型号:HL-42XV 电源:AC220V 输入:200V 通讯:RS485/MODBUA-RTU
报警:2路 数量:88台
