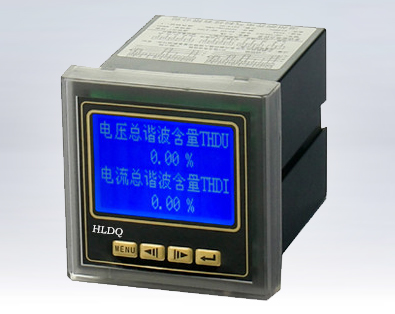

X系列多功能谐波表，是采用先进的微处理器和数字信号处理技术，通过直接交流采用，可测量常用电力参数、有无功电能、谐波含量等电参数，同时还可选带开关量输入输出、模拟量变送输出、电能冲击输出、RS485网络通讯功能。作为一种先进的智能化、数字化的电网前端采集元件，该仪表广泛应用于各种控制系统，工业自动化，智能建筑，智能配电盘，开关框中，具有安装方便，接线简单，维护方便，工程量笑，现场可编程输入参数等特点。能够完成业界不同PLC，工业控制计算机通信软件的组网
技术指标
输
入
测
量
显
示
|
电压
|
额定值
|
AC100V、400V(订货时请说明)
|
|
过负荷
|
持续：1.2倍 瞬时：2倍/10S
|
|
功耗
|
<1VA
|
|
阻抗
|
>50KΩ
|
|
精度
|
RMS测量，精度等级0.5
|
|
电流
|
额定值
|
AC1A、5A(订货时请说明)
|
|
过负荷
|
持续：1.2倍 瞬时：10倍/10S
|
|
功耗
|
<0.4VA(每相)
|
|
阻抗
|
<2MΩ
|
|
精度
|
RMS测量，精度等级0.5
|
|
频率
|
45-55Hz、精度0.01Hz
|
|
功率
|
电压及电流总谐波含量(2-31次谐波含量)
|
|
电能
|
正负有功、无功电能计量
|
|
显示
|
可编程、切换、循环(LED/LCD)显示
|
|
电能显示范围
|
0.01-99999KWn(或KVar)
|
|
电源
|
工作范围
|
AC/DC 80-270V 特殊要求可订做
|
|
功耗
|
<5VA
|
|
输入
|
开关量输入
|
4路开关输入，远程干接点方式(可选)
|
|
输出
|
数字接口
|
RS-485、MODBUS-RTU协议(可选)
|
|
脉冲输出
|
2路电能脉冲输出(可选)
|
|
开关量输出
|
4路开关输出，继电器无源触点方式(可选)
|
|
模拟量输出
|
4路模拟量变送输出，4-20mA/0-20mA/4-12-20mA/0-5V/1-5V(可选)
|
|
环境
|
工作环境
|
-10~55℃，相对湿度<85%，无腐蚀性气体场所，海拔高度<2000m
|
|
储存环境
|
-55-85℃，相对湿度<85%
|
|
安全
|
耐压
|
输入/电源>2KV，输入/输出>2KV,电源/输出>1KV
|
|
绝缘
|
输入、输出、电源对机壳>100MΩ
|
多功能谐波仪表型号、功能一览表
|
型号
|
测量
|
显示
|
外形及安装尺寸
|
外围功能(可选项，订货时说明)
|
|
A
|
B
|
C
|
D
|
E
|
数字通讯
|
开关模块
|
变送输出
|
电能脉冲
|
|
HL-42K3XZ
|
U、I、KW、KVar、KWh、
KVarh、HzcosΦ、2-31
次谐波四角限电能
|
中文液晶
|
120
|
120
|
83
|
112
|
112
|
RS-485
MODBUS-RTU
|
4路开入
4路开出
4DI/4DO
|
4路变送
4-20mA
0-20mA
4-12-20mA
0-5V
1-5V
(可选)
|
|
|
HL-96K3XZ
|
中文液晶
|
98
|
98
|
83
|
90
|
90
|
|
HL-80K3XZ
|
U、I、KW、KVar、KWh、
KVarh、HzcosΦ、2-31
次谐波四角限电能
|
中文液晶
|
84
|
84
|
83
|
76
|
76
|
RS-485
MODBUS-RTU
|
2路开关量
输出(2D0)
|
4路变送
4-20mA
0-20mA
4-12-20mA
0-5V
1-5V
(可选)
|
|
|
HL-72K3XZ
|
中文液晶
|
75
|
75
|
90
|
67
|
67
|
|
HL-45K3XZ
|
中文液晶
|
50
|
50
|
83
|
45
|
45
|
RS-485 MODBUS
或2路变送输出
|
2路开关量
输出(2D0)
|
RS-485
MODBUS
或2路
变送输出
|
|
三相四线 电流经CT输入 电压直接输入 三相三线 电流经CT输入 电压直接输入
注：1.“*”为电流进线端，具体接线方式及参数请参照产品随机接线图
